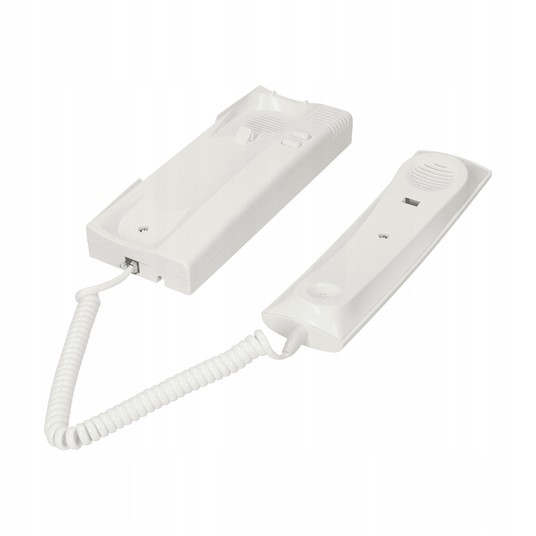

UNIFON DOMOFONOWY ANALOGOWY NA 4,5,6 ŻYŁ Z PŁYNNA REGULACJĄ GŁOŚNOŚCI

CHARAKTERYSTYKA:

Unifon domofonowy TK6 jest nowoczesnym aparatem do rozmów wewnętrznych. Pozwala na prowadzenie rozmów z kasetą domofonową. Jego podstawowym zastosowaniem są wielolokatorskie systemy domofonowe analogowe. Swoich zwolenników znajduje od wielu lat o czym świadczy sprzedaż w setkach tysięcy sztuk. Wysoka jakość połączona jest z estetyczną obudową.

• ergonomiczna i estetyczna obudowa
• potencjometr głośności umożliwiający ściszenie lub całkowite wyłącznie dzwonka
• obsługiwane systemy domofonowe: 5+1, 3+1
• wymiary: 80 x 205 x 50 mm (szer./wys./gł.)
• 2 przyciski: pierwszy z nich służy do otwierania zamka, drugi dodatkowy może zostać wykorzystany do funkcji dodatkowych, takich jak wywołanie rozmowy wewnętrznej jak również do otwierania drugiego zamka lub otwierania zamka głównego bez podnoszenia słuchawki
• Prosta instalacja nie wymagająca lutowania, przewody wpina się do złącza umieszczonego wewnątrz unifonu

WYMIARY:

• Wysokość: 210 mm.,
• Szerokość: 80 mm.,
• Głębokość: 42 mm.

ZASILANIE:

• Z centrali, lun rozdzielacza piętrowego.

OPRZEWODOWANIE:

• System 5+1: YTDY 6 x 0,5mm lub UTP 5e ,8×0,5 mm,
• System 3+1: UTP 5e 8×0,5 mm.

UWAGI DODATKOWE:

• Głośnik o impedancji ok. 50 Ohm,
• Przycisk otwierania zamka i przycisk funkcyjny, maksymalne napięcie 24V / 1A,

OPIS BUDOWY UNIFONU:

1 – Słuchawka

2 – Mikrofon elektretowy

3 – Gniazdo wieszaka słuchawki

4 – Wkładka słuchawkowa

5 – Podstawa (cześć bazowa) aparatu

6 – Klawisz przełącznika głównego

7 – Wieszak słuchawki

8 – Przycisk rygla

9 – Przycisk przełącznika dodatkowego

10 – Pokrętło regulatora głośności wywołania

11 – Gniazdo (FCC) kabla spiralnego

12 – Kabel spiralny

WIDOK WNĘTRZA PODSTAWY:

1 – Listwa przyłączeniowa unifonu:

Zacisk 1 wywołanie (+generatora)

Zacisk 2 masa (generatora)

Zacisk 3 słuchawka

Zacisk 4 mikrofon

Zacisk 5 Zamek

Zacisk 6 Zamek

Zacisk 7 Przycisk dodatkowy (interkom)

Zacisk 8 Przycisk dodatkowy (interkom)

2 – Zawory załączające generator wywołania: poziomo załączony, pionowo wyłączony

3 – Regulator głośności wywołania (dzwonka)

4 – Przełącznik główny aparatu: przełącza tryb pracy aparatu czuwanie (słuchawka odłożona), rozmowa (słuchawka podniesiona)

5 – Potencjometr do regulacji wzmocnienia mikrofonu: standardowo ustawiony na czułość mikrofonu węglowego

Uwaga! Nie regulować bez wyraźnej potrzeby! Regulacje akustyki domofonu należy dokonać na wzmacniaczu (centralce) Wszystkie mikrofony w systemie powinny mieć jednakową czułość!

6 – Zawory przyłączające aparat do pracy w systemach 5 + 1 (rozwarte) i 3 + 1 (zwarte)

7 – Włącznik rygla

8 – Włącznik dodatkowy, w systemach ze wzmacniaczem Wekta WT6 wykorzystywany jako wywołanie interkomowe

9 – Przyłącze słuchawki

10 – Gniazdo na głośnik dodatkowego wywołania

11 – Otwory z amortyzatorami do przykręcenia unifonu do ściany
